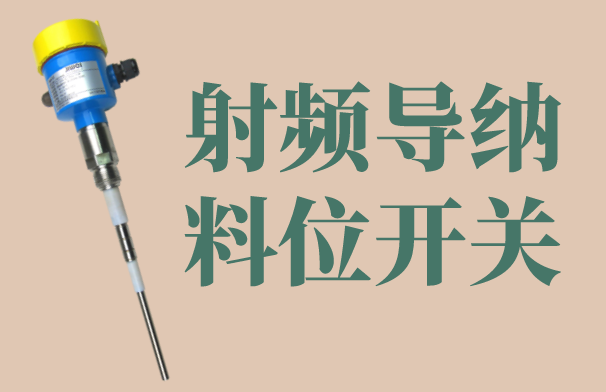

射频导纳料位开关在工业生产、食品加工、矿产开发等行业用于粉煤灰、固体颗粒、粘附性介质等物料的测量。计为自动化自主研发生产的高性价比Cape-11系列射频导纳料位开关，采用进口元件与国际先进技术，能够提供及时、精准的物料状态，并能有效避免误报警情况的发生。要使其效用得到最大程度的发挥，还需要根据接线图和接线注意事项的要求，并按照接线步骤正确接线。

一、射频导纳料位开关的接线图

以下就射频导纳料位开关接线图及注意事项介绍如下，供参考。

(1)从安全角度考虑，只有在断电的情况下才能进行接线；

(2)接电前请检查接入电源是否符合仪表铭牌标示的类型和范围。

接线时，请按照如下示意图进行安全接线。

射频导纳料位开关接线示意图

①：电源输入端，②③：继电器信号输出端，DPDT

二、射频导纳料位开关的接线步骤

接线步骤分为十项，请按照如下步骤进行操作：

(1)打开外壳盖；

(2)松开电缆螺纹接头上的锁紧螺母；

(3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

(4)将电缆穿过电缆螺纹接头插入外壳中；

(5)用螺丝刀打开接线端子；

(6)按照接线图将芯线末端插入接线端子中；

(7)用螺丝刀拧紧接线端子；

(8)通过轻拉接入的电缆线来检查接线是否牢靠；

(9)拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

(10)拧上外壳盖。

计为Cape-11系列射频导纳料位开关现有通用型、防护型、缆绳型、超高温型四大型号的产品。其中，Cape-11A通用型射频导纳料位开关主要适用于粉尘、煤灰等的测量，具有较强的通用性，便于安装和维护；Cape-11P防护型射频导纳料位开关是在通用型的基础上外加不锈钢防护管升级而成，能够承受较重的物料冲击；Cape-11R缆绳型射频导纳料位开关主要适用于大型罐体和料仓，采用垂直安装的方式，能够有效避免物料的侧面冲击；Cape-11H超高温型射频导纳料位开关的探头采用耐高温陶瓷材料，过程温度达450℃，行业领先。

计为通用型射频导纳料位开关

尽管计为Cape-11系列射频导纳料位开关具有可靠的质量，还需要根据供工况特点正确选型，并根据接线图，严格按照接线的注意事项和接线步骤进行接线和安装，才能使所选购的产品稳定可靠地工作。
