音叉料位开关广泛应用于石化、冶金、轻工、建材、环保等行业，实现对料位的上下限报警和控制。那么，音叉料位开关应如何正确接线呢？本文结合音叉料位开关的接线图，就音叉料位开关的接线步骤和注意事项简要介绍如下：

计为Fork-11常温音叉料位开关

一、接线步骤

一般来讲，音叉料位开关的接线应根据不同的输出方式，按照音叉料位开关接线图（见下图）所示的方式并参照以下步骤进行安全接线。

(1)打开外壳盖；

(2)松开电缆螺纹接头上的锁紧螺母；

(3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

(4)将电缆穿过电缆螺纹接头插入外壳中；

(5)用螺丝刀拧开接线端子；

(6)按照接线图将芯线末端插入接线端子中；

(7)用螺丝刀拧紧接线端子；

(8)通过轻拉接入的电缆线来检查接线是否牢靠；

(9)拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

(10)拧上外壳盖。

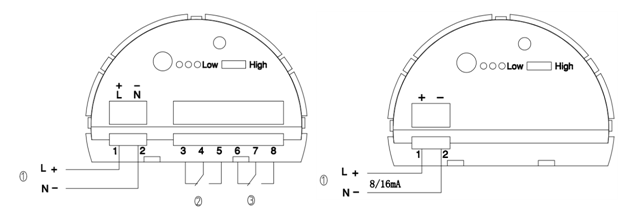

Fork-11音叉料位开关的接线图

二、注意事项

一般来讲，音叉料位开关接线时，需要注意以下几点：

1、从安全角度考虑，只有在断电的情况下才能进行接线。

2、对于防爆型仪表接线时必须遵循防爆的相应接线要求，尤其对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。
