磁翻板液位计可以用于高温、高压、高粘度、强腐蚀场合下的液位测量和控制，在电力、石油、化工、冶金、环保、船舶、建筑、食品等行业有着广泛地应用。磁翻板液位计用途这样广泛，它是如何工作的呢？要回答这个问题，就要从磁翻板液位计的工作原理谈起。

    磁翻板液位计是基于连通器和磁性耦合原理实现液位的实时测量。当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。（如图1所示）一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，从而实现液位的准确测量。

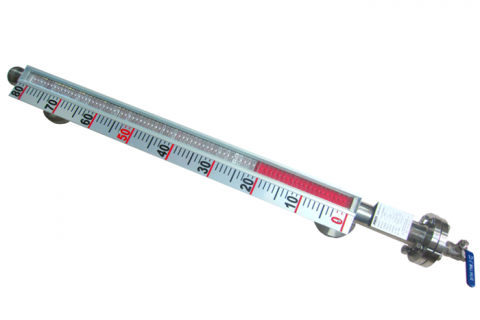

    图1、计为Flap-11A标准型磁翻板液位计

    计为自动化生产的Flap-11磁翻板液位计有标准型、经济型、内衬型和塑料型共4种型号的磁翻板液位计，主要用于对石油、化学试剂、有机溶剂等液体的测量。全过程测量无盲区、显示醒目、读数直观，并且测量范围大。

    配上SW-11磁开关或SW-21轻巧型磁开关，可实现液位或界位的上下限报警和控制，配上Reed-11干簧管远传变送器，可将现场的液位信号以4~20mA的电流形式远端传送回机房或控制室，实现远距离实时监测、指示、记录与控制的目的。

    另外，根据用户需要，计为自动化还可提供顶装、侧装、保温隔热（电伴热、蒸汽加热、真空夹套）、防霜附加装置等，以应用于各种复杂工况。

    通常情况下，磁翻板液位计会安装于容器侧面（如图2），少数情况下则采用顶部安装的形式（如图3）。若采用顶装形式，则须注意其高度是否会受自然风力的影响，详情可以参考顶装式磁翻板液位计安装注意事项。

    图2

    图3

    （特别说明：本文摘自:https://www.jiweilevel.cn/，如需转载请注明出处，欲了解更多信息请登录:https://www.jiweimeter.cn/category/products/magnetic-level-indicator/，或拨打业务咨询电话:075528407683/13427967309）英文网官网：https://www.jiweiauto.com/
